1、 抗震支吊架的组成

抗震支撑由锚固体、加固吊杆、斜撑和抗震连接构 件组成。悬吊螺杆与管线的节点距斜撑与管线的节点距离不得超过0.1m，螺杆根据需要作加固处理。如果在同一位置设立两个反向的刚性抗震支撑，则可省去悬吊螺杆。考虑到地震力的荷载，刚性抗震支撑的悬吊螺杆和结构锚固件均需加大尺寸，螺杆和锚固件的更大承载力需大于算得的地震力。



2.2抗震支吊架的施工依据

抗震支吊架在地震中可对给排水系统、空调系统、 电气管线系统提供充分的保护，所以抗震支吊架在任何时候、任何安装角度都须大于地震力。水平方向的地 震负荷可由两个不同方向的抗震支撑承担，即侧向抗震支撑承担侧向负荷，纵向抗震支撑承担纵向负荷。所有抗震支撑须和结构体作可靠连接。与钢筋混凝土框架结构的梁柱板作刚性连接，与钢结构作柔性连接，且须经设计人员验算。



2.3抗震支吊架的施工步骤

测量→下料→吊点胀栓（或拧爆）安装→垂直向吊 杆安装→横担（或管卡）安装→侧向、纵向加固件安装。



2.4抗震支吊架在机电安装工程中的施工技术

（1）管道和电线套管允许纵向偏移，但不得超过 更大侧向支撑间距的1/16；风管允许偏移，但不得超过风管宽度的2倍。

（2）水平管道在90°转弯时，需设抗震支吊架；其他角度转弯长度大于抗震设计间距的1/16时，需设侧向及纵向抗震支吊架。

（3）计算水平地震力荷载时，只需考虑满负荷重量而不需要考虑其他因素。

（4）抗震吊架不应限制管线热胀冷缩产生的应力，当把热胀冷缩因素考虑在内时，纵向吊架应在构件选型上考虑所选型号应能抵抗管线的热胀冷缩应力。

（5）保温管线的抗震吊架管码需按保温后的尺寸考虑，门形吊架用于保温风管，水管亦按此考虑。

（6）用于刚性的管道抗震支撑不能安装于建筑的不同结构部位或功能部位，否则会因地震作用而产生不同的位移。

（7）单管抗震支撑双向侧向或纵向或具有侧/纵向作用的拐点抗震支撑，应直接与管线或电线套管连接。应注意支管或小一级管线的支撑不能作为主管的抗震支撑，即不能作为另一方向（主管）的支撑。

（8）管线穿越建筑沉降缝时，应考虑沉降位移的设计。

（9）侧/纵向斜撑安装的更佳垂直角度为45°，可根据现场实际情况适当调整。

（10）对水、电、风系统的单管或多管共用门型吊架，无论侧向或纵向斜撑，斜撑偏离中心线2.5°时不会影响其承载力。



【3】抗震支吊架的安装形式

---

几种抗震支吊架的安装形式如图6~10

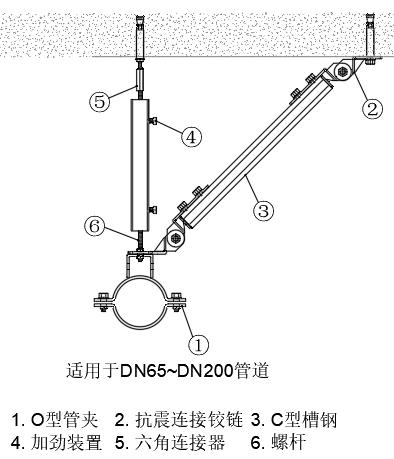

图6  水管单管侧向抗震支架

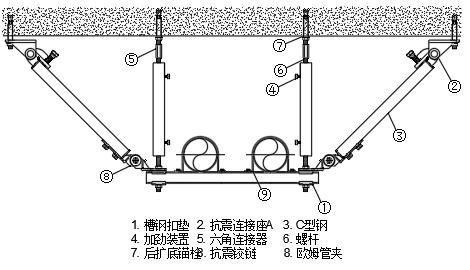

图7  水管组合侧向抗震支架

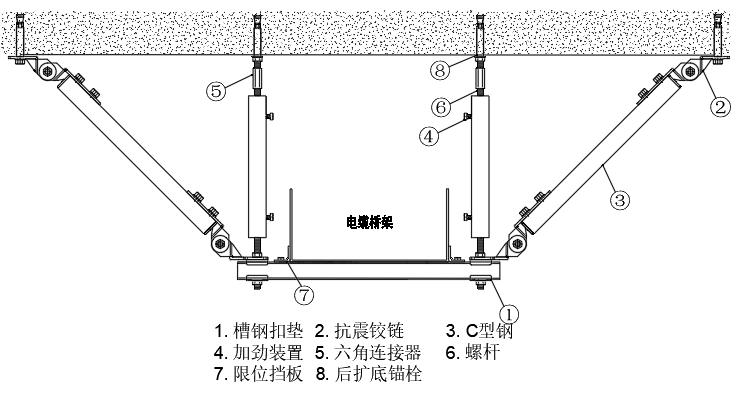

图8  电缆桥架侧向抗震支架

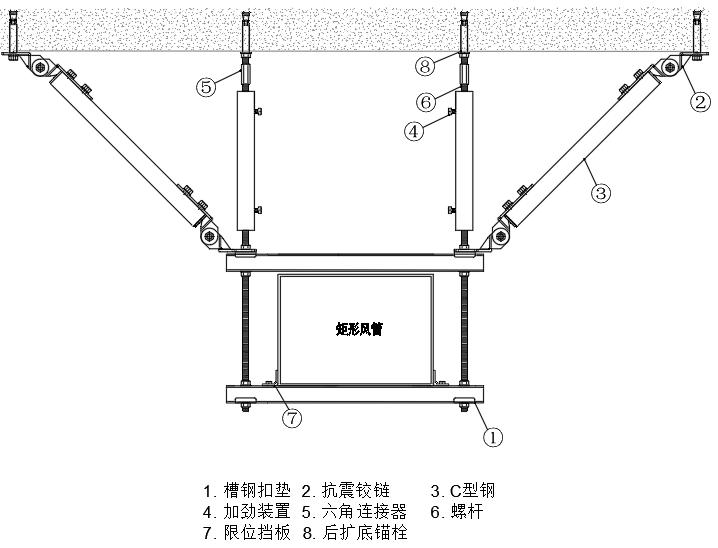

图9  矩形风管侧向抗震支架
